스마트풋 설치 및 사용 설정

스마트풋은 카라반의 아웃트리거를 자동으로 업/다운 하기 위한 전용 모듈로 모드 이외에 모터 및 어려 작업이 필요합니다.



모터 : 알리익스프레스(https://ko.aliexpress.com/item/1005004899095001.html?spm=a2g0o.cart.0.0.54c856baMxhYeu&mp=1&gatewayAdapt=glo2kor) 에서 판매하는 일반 윈도우 모터

브라켓 : 자체 제작 브라켓으로 구매 시 문의(외부 가공)



보드 설명

해당 보드는 DC 12V를 사용합니다.



1. Top Front 방향으로 보드를 설치하시고, 보드 설치가 되는 방향에 따라서 앱에서 보드 설치 유형을 선택하여 주세요

   (※ 보드의 방향과 앱의 설정이 일치 하지 않을 경우, 기울기를 정확히 확인할수 없습니다.)

2. 보드에 구성된 왼쪽, 오른쪽을 명확히 구분하여 배선 연결을 해주세요.

3. Front, Rear, Center를 구분하여 모터와 배선을 해주세요.

   (Center 사용 방법 추후 업데이트)



모터 연결



모터 방향 구분	모터 동작 구분
MLR1	UP
MLR2	DOWN





전용 앱 다운로드



Apple : https://apps.apple.com/kr/app/%EC%8A%A4%EB%A7%88%ED%8A%B8%ED%92%8B/id6503637246

Android : https://play.google.com/store/apps/details?id=kr.co.thinkup.jjabsteady

SmartFoot - Google Play 앱



앱 사용 방법

1. 메인화면

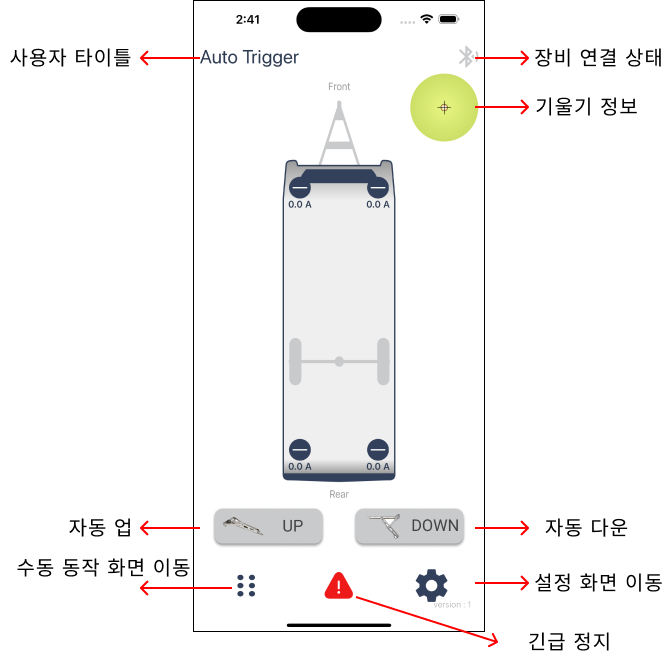

메인 화면

2. 설정 메뉴





2-1) 장치 검색 및 연결 : 보드의 블루투스 검색 및 연결/해지

2-2) 비밀번호 변경 : 보드에 설정된 초기 비밀(123456) 를 변경하기 위한 기능

2-3) 모터 부하 값 설정 : 앱의 타이틀 변경과 모터를 정지시키기 위한 최대 부하 값을 설정합니다. 기본 10으로 설정되어 있으며, 대략 10A일 경우가 적절합니다.

2-4) 보드 설치 관리 : 보드 설치 유형에 따라서 선택을 해야 정확한 기울기 정보를 확인 할수 있습니다.

2-5) 수평 보정 : 설치후 수평이 맞지 않을 경우 수정을 보정하기 위한 기능입니다.

2-6) Firmware 관리: 펌웨어를 자동 업데이트 하기 위한 기능입니다.(블루투스 업데이트)





























3. 장치 검색 및 연결

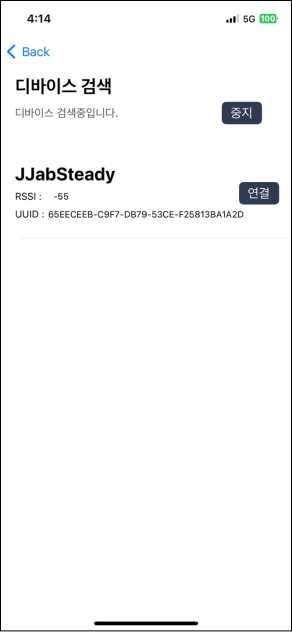

  3-1) 검색 버튼을 클릭하여, JJabSteady 보드를 검색합니다.

  3-2) 검색이 완료된 보드에 연결을 클릭합니다.

  3-3) 초기 비밀번호 123456 을 입력하여 연결합니다.

   (사용의 안전을 위해 비밀번호를 변경하여 타인이 접근하지 못하도록 하세요)



































4. 모터 부하 값 설정 및 보드 설정, 수평계 보정



4-1) 모터 부하 값 설정은 아웃트리거 업/다운 시 발생하는 최대 전압을 측정하여 정지를 시킵니다. 기본 10으로 설정되어 있으며, 실제 설치  테스트를 진행하였을때 10이 가장 적절하였으며, 낮게 낮추면 그만큼 적은 부하에 정지를 하며, 높일 경우에는 부하 인식이 되지 않아 파손이 될수 있으므로 유의 하여 주세요.



4-2) 보드 설치관리는 보드를 사용자가 설치한 형태에 따라서 기울기 정보를 제공하기 때문에 설치 후 그림에 맞추어 선택하여 주세요.



4-3) 수평계 보정은 보드로부터 기울기 정보를 수신하여 제공하고 있습니다. 참고용으로 활용하세요.





기타 설치 및 사용 방법 문의는 댓글 또는  thinkupplus@gmail.com으로 문의 주세요.
